大家好我是辰力小編，本期我們介紹電動葫蘆，電動葫蘆是一種特種起重設備，安裝在天車、龍門吊之上，電動葫蘆具有體積小，自重輕，操作簡單，使用方便等特點，用于工礦企業，倉儲，碼頭等場所。

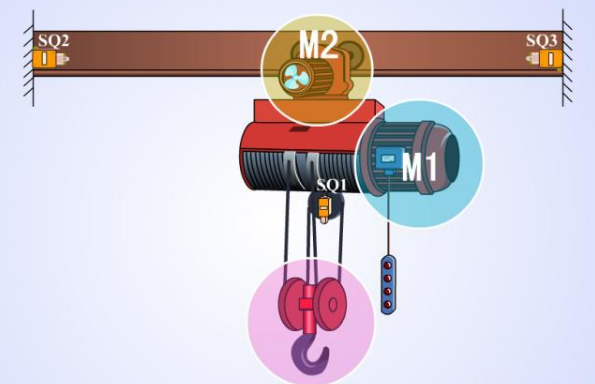

首先電葫蘆有兩個電機組成，分別是M1上 下，M2--左--右，左右的兩邊分別有限位器，就是行程開關用來限制導軌上面的電機不會因?yàn)檎`操作損毀設備。上的時候也有位置限制。

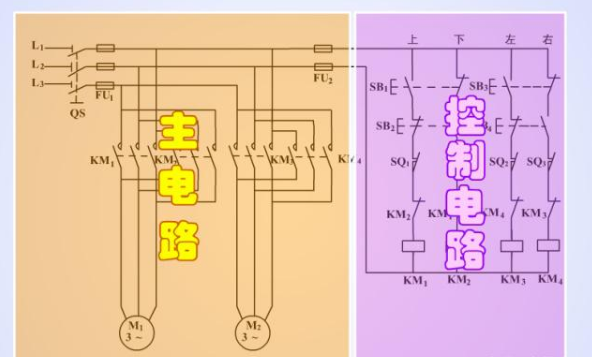

大家看下圖，其實電葫蘆就是兩個電機正反轉電路，我們只要把控制電路掌握好就可以。
主電路：我們知道三相電機改變其中兩相的相序就可以改變電機轉向，所以我們接主電路的時候，需要改變兩相的相序，比如進線L1---L2---L3進KM1----KM2進線，出線的時候我們KM1按L1---L2---L3相序接到電機，KM2出線的時候我們就要改變一下相序出線T1---進KM1---T2.T2進KM1的T1,T3----T3,這里小豆給大家溫馨提示，三根線，任意改變兩根即可。
下面我看控制電路，我們以上--KM1為例，F(xiàn)U2進接觸器線圈A1，L1進啟動按鈕常開，常開出來進SB2常閉，常閉出來進行程開關常閉，常閉出來進KM2常閉，然后進KM1線圈。
動作下：從SB1常開并聯一根線進SB1常閉，到SB2常開，到KM1常閉，到KM2線圈。
這里串彼此的常閉，是互鎖，接觸器互鎖，串彼此按鈕常閉按鈕互鎖，雙重互鎖更安全。左右動作與上下一樣。
下面是試驗演示，左動作運行。KM3得電的時候KM4不能啟動，原因串了KM3常閉，KM3接觸器得電吸合，常閉觸點斷開。
下面是行程開關動作原理，串常閉的意思就是機械設備觸碰到行程開關觸頭，觸點會斷開，這時候即便按下啟動按鈕，接觸器也不會得電，因?yàn)榭刂齐娐反诵谐涕_關常閉。
